マルチサービスアクセスノード（IPコンバータ）
Megaplex
Megaplexシリーズは、PDH/SDH/SONETおよびパケット交換ネットワーク（PSN）を介し、レガシー回線やレガシー機器設備の通信をIP化するソリューションです。レガシー設備の段階的なマイグレーションを容易にします。
主な特徴
- コンパクトなノード（1U～4U）で幅広いイーサネット、データおよび音声サービスなどを処理できるため、重要インフラ企業様や、通信事業者様にとって理想的な集約ソリューションになります。
- 多種多様なレガシー回線各種インターフェースを集約、イーサネット/IPにコンバートさせることができます。
- 多重伝送装置(TDM)、クロスコネクタなどのメディア変換にも応用可能です。

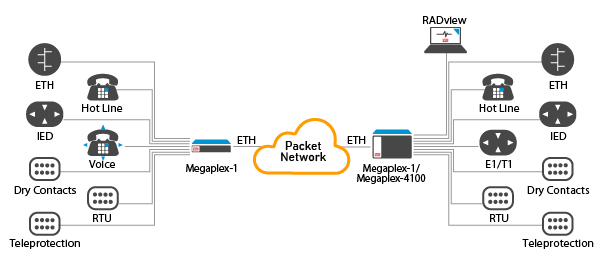

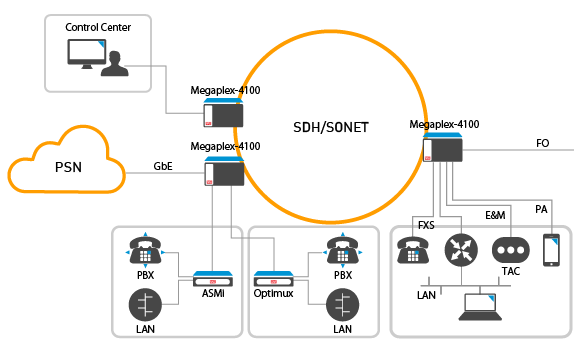

Megaplexの代表的なネットワーク構成図
Megaplexの筐体
設置環境や利用方法により、以下の3タイプの筐体が用意されています。
Megaplex-4100
4U（MP-4100：10スロットのI/Oモジュール搭載）
(H)18cm x (W)44cm x (D)33cm

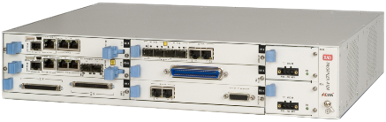

Megaplex-4104
2U（MP-4104：4スロットのI/Oモジュール搭載）
(H)9cm x (W)44cm x (D)33cm
Megaplex-1
1U (H)4.4cm x (w)44cm x (D)34cm
運用に効果的なポイント
①高い集約性
Megaplex-4100なら、アナログ4Wの８ポートモジュール（最大）を10枚搭載可能です。
②多彩なインターフェース

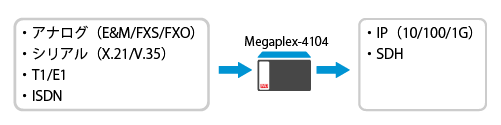

さまざまな種類のインターフェースを、1台でIP化します。

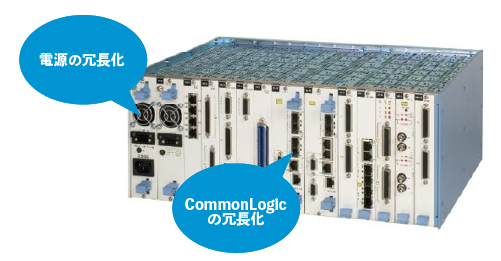

③高い冗長性
電源やCommonLogic、回線を冗長化します。

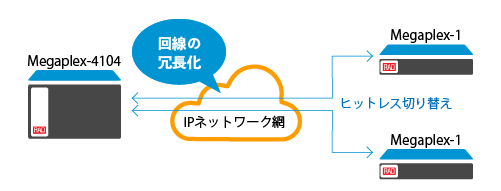

RAD社の提供する「PseudoWire Protention」機能は、Active/Active構成で回線を冗長化することが可能です。
ヒットレス切り替えでスードワイヤー通信を継続できます。
Megaplex導入事例

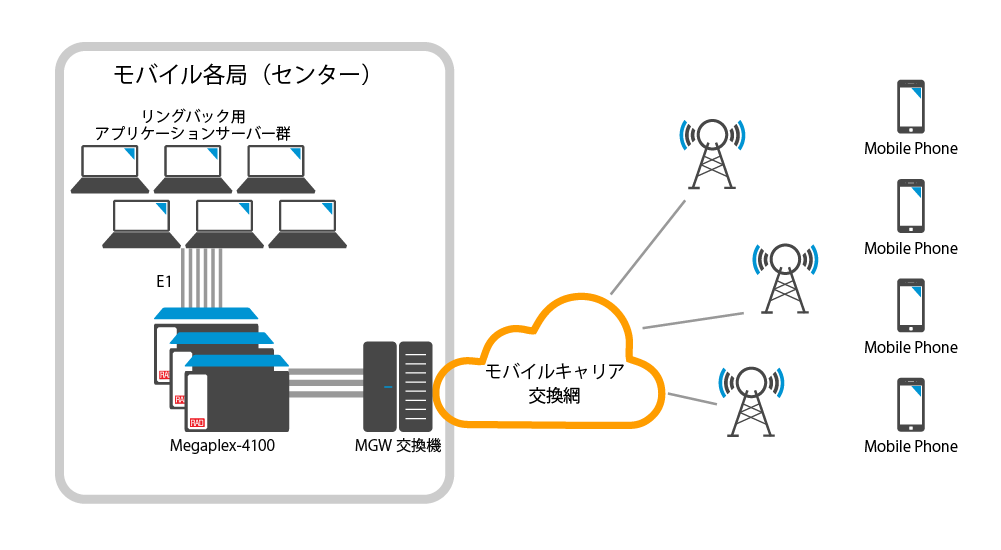

メディア変換
構成：交換機（STM-1）、サーバ群（E1）間のメディア変換／クロスコネクト接続
用途：携帯電話リングバックサービス

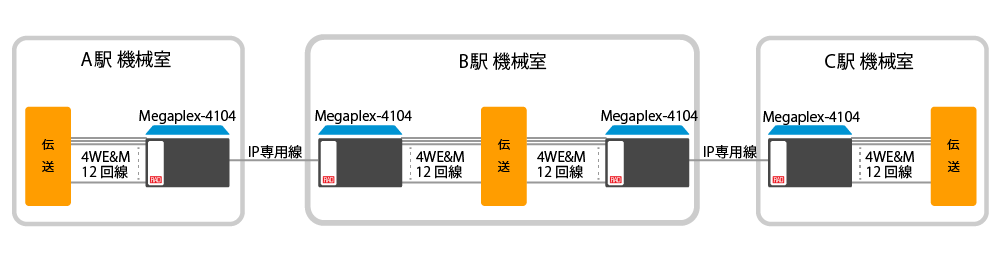

音声・データ（アナログ）多重
構成：A駅、B駅、C駅の各区間の伝送設備（アナログ4W、12回線）をMegaplex-4104でIP専用回線に巻き取り
用途：駅区間の電話音声・時刻データを伝送

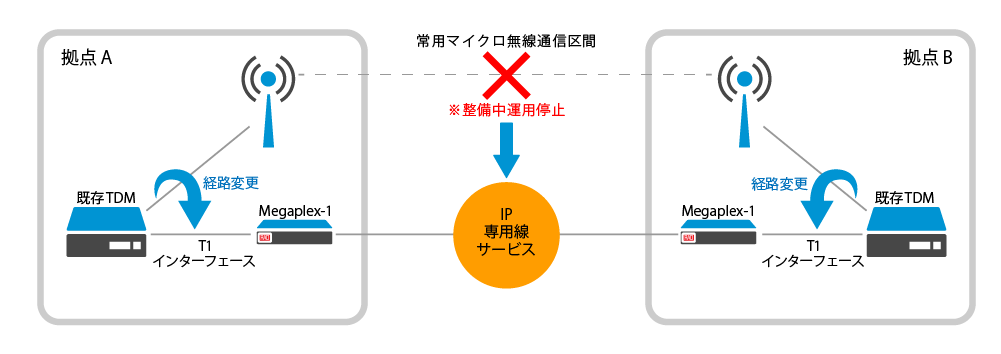

常設インフラ停止時の臨時回線設備
構成：常用無線区間整備期間における代行インフラの提供。拠点間TDMを接続し、業務運用を続行
用途：拠点間運用情報を伝送

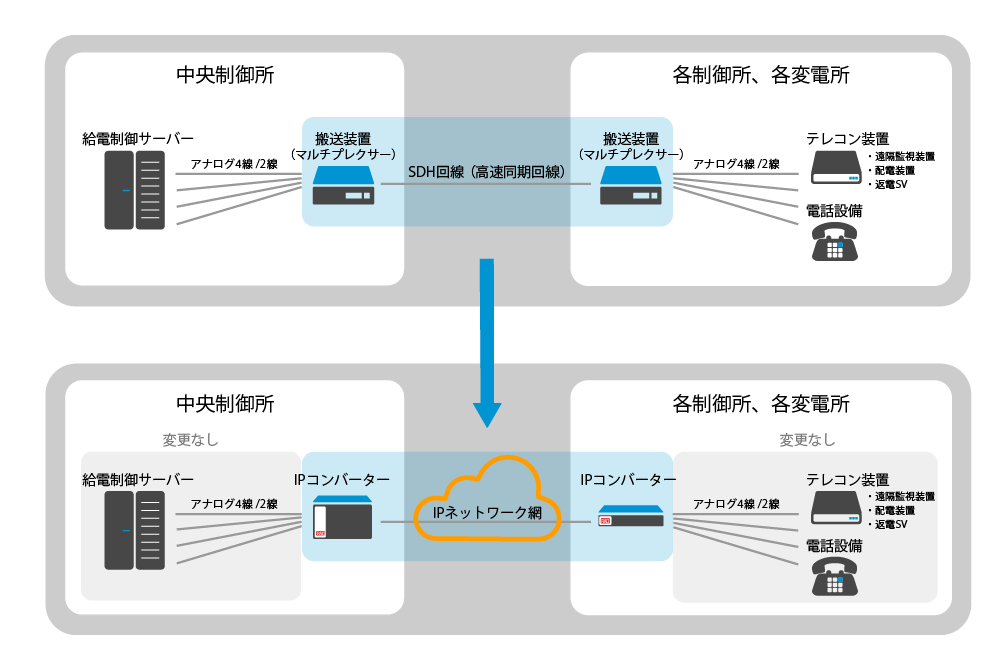

変電所監視ネットワーク（SDH）のIP移行
構成：SDH回線をIPネットワークに移行
用途：各制御所、変電所の運用情報を伝送
Megaplex仕様
| 項番 | 項目 | Megaplex-4100 | Megaplex-4104 | Megaplex-1 | |
|---|---|---|---|---|---|
| 1 | 消費電力(max) | 315W | 200W | 30W | |
| 2 | 搭載ポート種類とI/F数 ※物理容量です。 |
ポート種類 | I/F数 | ||
| シリアル | 120 | 48 | 6 | ||
| T1 | 160 | 64 | 8 | ||
| E1 | 160 | 64 | 8 | ||
| T3 | 10 | 4 | - | ||
| STM-1/OC-3 | 4 | 4 | - | ||
| STM-4/OC-12 | 4 | 4 | - | ||
| 4W/E&M(Analog) | 80 | 32 | 4 | ||
| 2W/FXS(Analog) | 80 | 32 | 8 | ||
| 2W/FXO(Analog) | 80 | 32 | - | ||
| FE | 84 | 36 | 4 | ||
| GbE | 84 | 36 | 2 | ||
| C37.94 | 60 | 24 | 2 | ||
| 3 | クロック同期（クロックソース種類） | ① 自走 ② ユーザーポート(ダウンリンク接続端末から抽出） ③ アダプティブ（アップリンク対抗先機器から網経由にて抽出） ④ 外部（クロック専用ポートから抽出） '1.544Mbps (T1) (AMI)／2.048 Mbps (E1) (AMI)／2.048 MHz squarewave、Connector: RJ-45 |
|||
| 4 | 搭載可能カードの種類と詳細 | カード種類 | 詳細 | ||
| 【システムモジュール】 | Megaplex-1は搭載カードの概念は無く、メーカオーダ時にオプションのI/Oを以下から指定（バンドル構成） 4/8-port E&M 8-port FXS 8-port FXO 8-port E1/T1 6-port シリアル 4-port FE |
||||
| CL.2A | Common Logic module, 2-port STM-1/OC-3 又は STM-4/OC-12, 2-port GbE(UTP又はSFP) ※いずれもWAN用 |
||||
| 【シリアル I/Fモジュール】 | |||||
| VS-6/703 | 6-port serial module with 2 64-kbps G.703 codirectional interfaces and 1 Ethernet port | ||||
| VS-6/BIN | 6-port serial module with 8 binary in/out command ports and 1 Ethernet port | ||||
| 【T1･E1･T3 I/Fモジュール】 | |||||
| T3 | T3 multiplexer module | ||||
| VS-16E1T1 | 16-port E1/T1 module with PW support | ||||
| VS-6/E1T1 | 6-port serial module with 8 E1/T1 ports, 1 Ethernet port and PW support | ||||
| 【4W/E&M、2W/FXS･FXO I/Fモジュール】 | |||||
| VS-6/E&M、VS-6/FXO、VS-6/FXS | 6-port serial modules with 4 E&M/FXO/FXS voice ports and 1 Ethernet port |
||||
| VS-FXS/E&M | Voice module with 4 E&M ports and 8 FXS ports | ||||
| VS-8/E&M | Voice module with 8 E&M ports | ||||
| 【FE、GbE I/Fモジュール】 | |||||
| M-ETH | 8-port GbE interface module | ||||
| 【C37.94 I/Fモジュール】 | |||||
| TP (Teleprotection) | 4-input, 8-output port teleprotection module with selectable trip voltage | ||||
| VS-6/C37 | 6-port serial module with 2 fiber optic C37.94 ports and 1 Ethernet port | ||||
| 5 | サイズ、重量 | サイズ | 18cm(H)x44cm(W)x33cm(D) | 9cm(H)x44cm(W)x33cm(D) | 4.4cm(H)x44cm(W)x34cm(D) |
| 重量(max） | 15.3kg | 7.54kg | 4.1kg | ||
| 6 | 転送容量 | <TDM Engine> MP-4100: 8384 x DS0 (64Kbps) <Ethernet Engine> MP-4100: 1Gbps/solt x 10 slot + 1Gbps/port x 2 port/CL module + 1Gbps/CL module for ETHoSONET/SDH + 1Gbps x2 between CL mdoules |
<TDM Engine> MP-4104: 6080 x DS0 (64Kbps) <Ethernet Engine> MP-4104: 1Gbps/solt x 4 slot + 1Gbps/port x 2 port/CL module + 1Gbps/CL module for ETHoSONET/SDH + 1Gbps x2 between CL mdoules |
<Ethernet Engine> MP-1: 1Gbps x 2 ※MP-1はPseudo Wire専用機でアップリンクにSDH/SONET Linkを持ちません。 |
|
| 7 | ファン、電源の冗長有無、電源種別（AC/DC） | ファンの冗長 | 有 (電源モジュールに内臓) | 有 | 有 |
| 電源の冗長 | 有 | ||||
| 電源種別 | AC/DC両電源仕様あり | ||||
| 8 | カードの冗長 | CL(Common Logic） | 有 | 無 | |
| 9 | 監視・管理 | 地気出力 | |||
| Telnet,SSHv2,SNMPv2,SNMPv3,SFTP,RADIUS | |||||
| コンソール,RADview専用マネジメントソフト | |||||
