2芯から1芯への光ファイバー変換コネクター
BiDiバイダイ QSFPアダプター」

メール

BiDiバイダイ QSFPアダプターとは

BiDi QSFPアダプター

RAD社製BiDi QSFPアダプターは、LCコネクターを持つあらゆるトランシーバーに適応し、2芯(デュアル)から1芯(シングル)への双方向光ファイバー通信を、WDM(波長分割多重)方式ではなく「同一波長」で実現するアダプターです。

2芯が1芯になることから光ファイバーのコストを50%削減可能です。キャリアやデータセンター運用会社様など、光ファイバーを多数導入されている事業者様により大きなメリットがあります。設定不要、電源不要で導入が容易なため、低コストで導入いただけます。

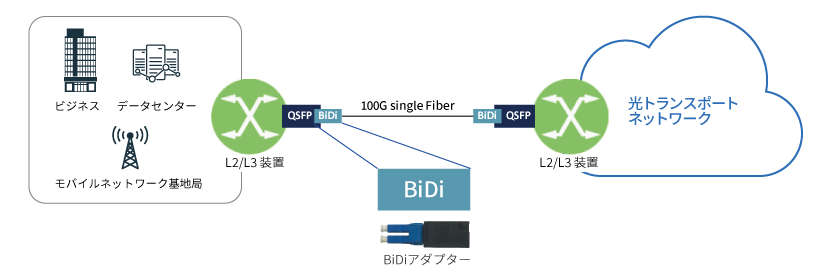

BiDi QSFPアダプター設置ネットワーク構成図

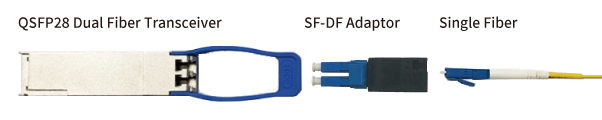

BiDi QSFPアダプター取り付けイメージ

特長

LCコネクターを持つあらゆるトランシーバーに適応

通信機器で一般的なLCコネクターを採用することで、あらゆるトランシーバーに適応可能です。

小型、設定不要

小型アダプターサイズ(特許取得済み)であることに加え、設置も容易です。光ファイバーのコネクターを接続し、トランシーバー等の機器へそのまま接続していただければ完了します。設定は不要です。

電源不要

電源供給が不要であることから導入が容易です。

低挿入損失設計

コネクターを含めて対向2db以下

高速回線に対応

  • 対応速度:40Gbps、100Gbps、200Gbps、400Gbps
  • 対応規格:QSFP28、QSFP-DD、QSFP+、CFP-2のQSFP仕様に準拠

中継側シングルモード光ファイバーは1300nm(1291nm〜1312nm)の波長で任意の帯域幅のレートをサポートします。

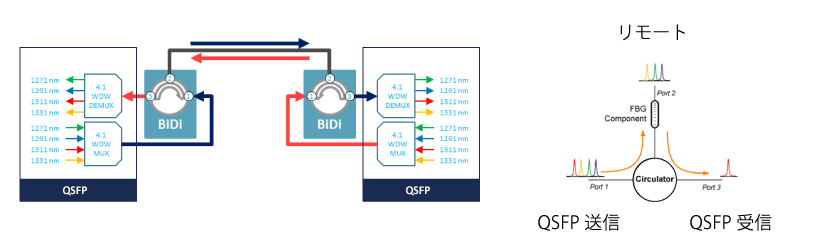

光サーキュレーターの仕組み

BiDi QSFPアダプター内部には、光サーキュレーター(光学素子)が組み込まれており、光信号の進行方向を制御します。

光サーキュレーターによる多重化のイメージ

仕様

インターフェース

  • 接続可能QSFP仕様:QSFP28、QSFP-DD、QSFP+、CFP-2
  • 接続可能QSFP仕様:QSFP28、QSFP-DD、QSFP+、CFP-2
  • コネクタータイプ:LC
  • 対応速度:40Gbps、100Gbps、200Gbps、400Gbps

一般

  • 消費電力:無(パッシブ コンポーネント)
  • 保管温度:-40℃ to 85℃(-40? to 185°F°F)
  • 使用環境温度:-20℃ to 70℃ (-4°F to 158°F)
  • 湿度:90%まで結露しないこと

寸法

  • 高さ:8.7 mm (0.34 in)
  • 幅:14.3 mm (0.56 in)
  • 奥行:30 mm (1.18 in)
  • 重量:(未定)
